Última revisão 30 de maio de 2026
Equilibragem Dinâmica de A a Z: O Guia Completo para Eliminar Vibração e Desequilíbrio
Todos os anos, até 30% das avarias em equipamentos industriais são causadas por vibração. Em 9 casos em 10, a causa raiz é o desequilíbrio do rotor. É um inimigo invisível que lenta mas seguramente destrói as máquinas por dentro: desde o desgaste prematuro dos rolamentos até avarias catastróficas e paragens de emergência.
O desequilíbrio não é uma falha menor, mas uma ameaça séria para qualquer equipamento rotativo. Ignorar o problema leva a consequências devastadoras: até 80% das avarias em rolamentos são causadas por desequilíbrio ou desalinhamento, o excesso de consumo de energia pode chegar a 10-25%, e o custo das paragens de emergência não planeadas pode ascender a centenas de milhares de euros.
O que aprenderá com este guia:
- A natureza física do desequilíbrio e por que ocorre
- Os tipos de desequilíbrio e como cada um é corrigido
- Quando e por que a equilibragem é necessária
- Métodos e equipamentos modernos de equilibragem
- Graus de qualidade de equilibragem e as normas ISO
- O caso económico para a equilibragem atempada
- Como encomendar corretamente um serviço de equilibragem
Capítulo 1: O que é o desequilíbrio — a raiz do problema?
Uma explicação simples
O desequilíbrio é uma condição em que a massa de uma peça rotativa está distribuída de forma desigual em relação ao eixo de rotação. Dito de forma mais simples, o centro de massa do rotor não coincide com o seu eixo geométrico.
Uma analogia do quotidiano: Pense em como uma máquina de lavar "salta" durante a centrifugação quando a roupa se acumula de um lado. Ou como o volante de um automóvel treme a alta velocidade quando uma roda não foi equilibrada após a mudança de pneu. Em ambos os casos o culpado é a distribuição desigual de massa em torno do eixo de rotação. Exatamente o mesmo acontece nos rotores industriais — o metal é mais pesado num ponto e, ao girar, isso produz um batimento.

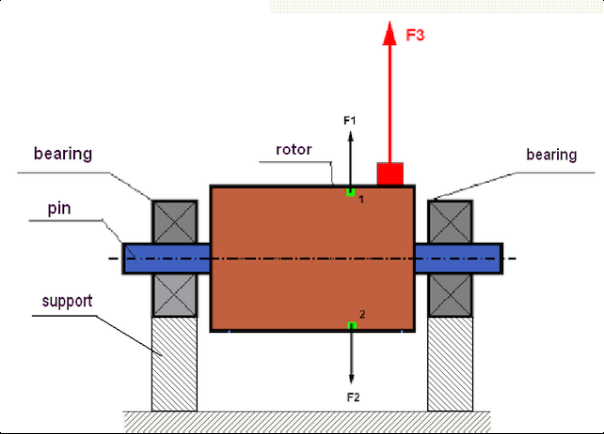

Fig. 1. Rotor e forças centrífugas: num rotor perfeitamente equilibrado as forças F1 e F2 anulam-se mutuamente, mas uma massa assimétrica (a vermelho) cria a força desequilibrada F3
A força do desequilíbrio em ação: Um desequilíbrio de apenas 10 gramas no rotor de um ventilador de 1 metro de diâmetro, a girar a 1500 rpm, gera uma força cíclica equivalente a cerca de 12,5 kgf! É como se um martelo de 12,5 kg estivesse a bater nos rolamentos 25 vezes por segundo.
Idealmente, a massa de um rotor deve ser simétrica em relação ao eixo de rotação. As forças centrífugas que surgem durante a rotação anulam-se mutuamente e praticamente não há vibração. Mas assim que surge uma pequena assimetria (desgaste desigual, acumulação de sujidade, defeito de fabrico), produz-se uma força centrífuga desequilibrada durante a rotação, causando vibração.
Tipos de desequilíbrio
O desequilíbrio pode assumir várias formas. Distinguem-se três tipos básicos:
Desequilíbrio estático (num único plano)
Ocorre quando o centro de massa do rotor está deslocado paralelamente ao eixo de rotação. Pode imaginar-se como um único "ponto pesado" no rotor. Mesmo em repouso, colocado sobre apoios horizontais, tal rotor rodará sempre até que o lado mais pesado fique na parte inferior.

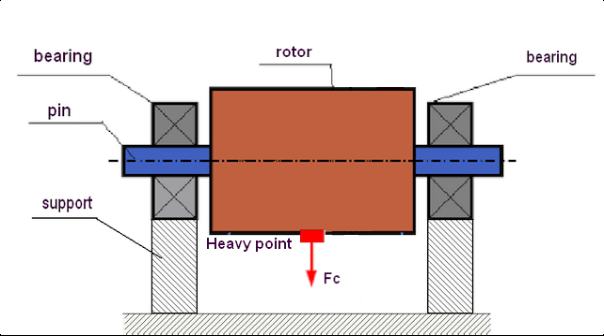

Fig. 2. Desequilíbrio estático: o "ponto pesado" roda sempre para a parte inferior sob a ação da gravidade
O desequilíbrio estático é típico de rotores estreitos em forma de disco (mós, polias estreitas, pás de ventiladores estreitas). É relativamente simples de corrigir — colocando um único contrapeso de correção num plano, diametralmente oposto ao "ponto pesado".
Desequilíbrio de binário (momento)
Um caso mais complexo. Surge quando duas massas desequilibradas iguais se situam em planos diferentes ao longo do comprimento do rotor, separadas de 180°. Em repouso, tal rotor está equilibrado — não tem um único "ponto pesado" e não rodará por si só.
Ao girar, porém, estas duas massas criam um binário (um momento) que faz o rotor "balançar" ou "oscilar" vigorosamente. A correção do desequilíbrio de binário exige correção de massa em pelo menos dois planos.

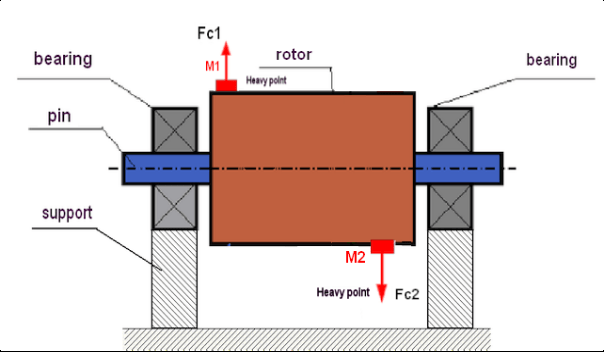

Fig. 3. Desequilíbrio dinâmico (de binário) do rotor: as massas desiguais M1 e M2 criam um par de forças centrífugas F1 e F2 que fazem o rotor "balançar"
Desequilíbrio dinâmico
Este é o caso mais geral e, na prática, o mais comum. O desequilíbrio dinâmico é uma combinação de desequilíbrio estático e de binário. Manifesta-se apenas durante a rotação e é a principal causa de vibração na maioria dos rotores industriais.
A correção do desequilíbrio dinâmico exige sempre correção de massa em pelo menos dois planos (equilibragem em dois planos). É por isso que a equilibragem dinâmica profissional é realizada com instrumentos especializados capazes de medir a vibração em vários pontos simultaneamente.
Mais sobre os tipos de desequilíbrio: estático, de binário e dinâmico — qual é a diferença?
As causas do desequilíbrio
O desequilíbrio pode ser "inerente" (defeitos de fabrico) ou "adquirido" durante a utilização. Compreender as causas ajuda não só a corrigir o desequilíbrio atual, mas também a evitar que regresse.
Defeitos de fabrico (inerentes)
Surgem na fase de produção de um componente:
- Imprecisões na fundição ou na maquinagem: espessura de parede desigual, furos descentrados, erros de torneamento
- Inomogeneidade do material: porosidade numa peça fundida, inclusões e vazios no metal criam uma distribuição desigual da densidade
- Erros de montagem: quando um rotor é construído a partir de várias peças (discos, pás, cubo), as tolerâncias acumulam-se e produzem desequilíbrio
Aquando da colocação em serviço do equipamento, existe o risco de desequilíbrio "inerente" por defeitos de fábrica. Por esta razão, os equipamentos críticos (rotores de bombas e ventiladores, veios de manivela) devem ser equilibrados antes da instalação ou imediatamente após a montagem.
Defeitos operacionais (adquiridos)
Surgem durante a operação do equipamento e são a causa mais comum de desequilíbrio:
- Desgaste desigual: as superfícies de trabalho desgastam-se a ritmos diferentes — pás de ventiladores, martelos de trituradores, facas de cortadores. O desgaste abrasivo, a erosão e os danos mecânicos criam assimetria
- Deformação: um veio dobrado por sobreaquecimento, impacto ou sobrecarga. Fixações soltas que permitem ao rotor "vaguear" e deformar-se em serviço
- Acumulação de material: poeira, sujidade e material de processo acumulam-se nas pás dos ventiladores. Nos rotores dos trituradores, o material em processamento adere. Mesmo uma pequena acumulação desigual a um raio grande cria um desequilíbrio significativo
- Corrosão: a corrosão química e a erosão por gotículas da entrada de líquido criam picadas e uma perda de massa desigual
- Perda de componentes: a perda súbita de uma pá de turbina, de um dente de engrenagem ou de um martelo de triturador leva a um desequilíbrio grave e abrupto
O desequilíbrio "adquirido" acumula-se gradualmente durante o serviço. Isto torna o diagnóstico regular de vibração e os trabalhos de equilibragem planeados uma parte essencial da manutenção.
Defeitos induzidos pela reparação
Surgem após a realização de reparações:
- Montagem de má qualidade: montagem incorreta de peças, incumprimento dos procedimentos de montagem
- Fixações assimétricas: substituição de pás, batedores ou martelos individuais sem reequilibrar toda a montagem
- Erros de soldadura: acumulação de soldadura desigual, cordões de soldadura com massa diferente
- Montagem descuidada: o rotor assenta inclinado ao ser colocado no veio
Qualquer intervenção importante na construção de um rotor durante a reparação (substituição de peças, soldadura, torneamento) comporta um elevado risco de desequilíbrio "induzido pela reparação" e exige uma reequilibragem obrigatória a seguir.
As consequências de ignorar o desequilíbrio
Ignorar até um pequeno desequilíbrio leva a uma cascata de consequências destrutivas:
Os perigos do desequilíbrio:
- Desgaste acelerado dos rolamentos: até 80% das avarias em rolamentos são causadas por problemas de equilibragem ou alinhamento. A vida útil pode reduzir-se de vários anos para alguns meses
- Fissuras na estrutura: a vibração constante causa fadiga do metal, levando a fissuras na estrutura e fundação e ao afrouxamento dos parafusos de fixação
- Excesso de consumo de energia de 10-25%: uma parte considerável da energia não é gasta em trabalho útil, mas em "sacudir" a máquina
- Redução da qualidade do produto: a vibração tem um impacto negativo no processo de fabrico
- Paragens de emergência: o desequilíbrio acaba por conduzir a avarias súbitas e à paragem de toda uma linha de produção
- Riscos de segurança: aumento do ruído, fadiga dos operadores e risco de desprendimento de peças rotativas
Como identificar a causa da vibração: um guia de diagnóstico de vibração
Capítulo 2: Equilibragem dinâmica — a solução moderna
A equilibragem dinâmica é o processo de remoção do desequilíbrio de uma peça rotativa, realizado com o rotor em funcionamento (em modo de trabalho). Ao contrário da equilibragem estática, que é feita sem rotação, a equilibragem dinâmica permite corrigir tanto o desequilíbrio estático (um centro de massa deslocado) como o desequilíbrio de binário (uma distribuição desigual de massa ao longo do comprimento do rotor).
Como funciona: 5 etapas
A equilibragem dinâmica profissional é realizada em várias fases:
- Medição da vibração: sensores altamente sensíveis (acelerómetros) medem a amplitude e a fase da vibração nos apoios dos rolamentos
- Localização do "ponto pesado": um instrumento especializado (um analisador-equilibrador de vibração) analisa o sinal e determina exatamente onde se situa a massa desequilibrada no rotor
- Cálculo dos contrapesos de correção: a partir dos dados obtidos, calcula-se automaticamente a massa precisa e a posição angular do contrapeso de correção (ou de vários contrapesos, para equilibragem em dois planos)
- Colocação/remoção de contrapesos: os contrapesos de correção são fixados ao rotor (por soldadura ou com parafusos), ou inversamente remove-se o excesso de massa (por furação)
- Verificação: após a colocação dos contrapesos, mede-se novamente a vibração para confirmar que o nível foi reduzido para dentro dos limites admissíveis

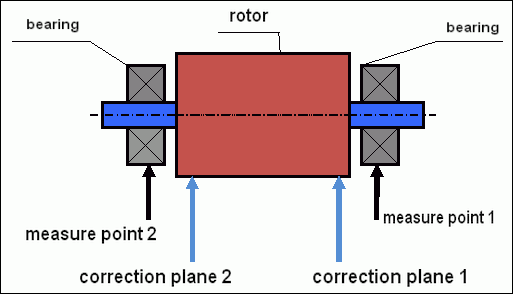

Fig. 4. Diagrama de equilibragem dinâmica: sensores de vibração montados nos apoios nos pontos 1 e 2, e contrapesos de correção colocados nos dois planos de correção
Serviços de diagnóstico de vibração e equilibragem
Realizamos diagnóstico de vibração e identificamos as causas da vibração elevada no seu equipamento
ContactarCapítulo 3: Que equipamentos precisam de equilibragem?
Quase qualquer componente rotativo pode precisar de equilibragem. Eis os principais objetos com que os especialistas trabalham:
3.1. Ventiladores e exaustores
Os ventiladores industriais são especialmente propensos ao desequilíbrio. Durante o funcionamento, poeira, sujidade e material de processo acumulam-se nas pás do impulsor, deslocando o centro de massa. O desgaste desigual das pás, a deformação e a corrosão também são possíveis.
Após a equilibragem de um exaustor de tiragem induzida numa fábrica de betão pré-fabricado, foi conseguida uma poupança anual de eletricidade no valor de cerca de 7.000 € e a vida dos rolamentos aumentou de 4 meses para 2 anos.
Mais detalhes: 5 causas de vibração em ventiladores industriais e como as eliminar
3.2. Motores elétricos e geradores
Os rotores de motores elétricos e as armaduras de geradores estão entre os objetos mais comuns para equilibragem. Após a rebobinagem do enrolamento de um motor, a equilibragem do rotor é obrigatória, porque a rebobinagem pode alterar a distribuição de massa. Mesmo um pequeno desequilíbrio a alta velocidade (3000 rpm) gera forças de vibração significativas.
Pontos particulares na equilibragem de motores elétricos:
- A armadura é frequentemente equilibrada como conjunto com o comutador
- O grau de qualidade de equilibragem exigido é normalmente G2,5 - G6,3
- Após a rebobinagem, são possíveis desequilíbrios tanto mecânicos como magnéticos
- A equilibragem em oficina é preferível pela sua precisão
Mais detalhes: equilibragem de armadura de motor elétrico após rebobinagem e reparação
3.3. Bombas e compressores
Impulsores de bombas, rotores de turbinas e impulsores de compressores são equipamentos críticos para muitas indústrias. O desequilíbrio num impulsor de bomba cria não só vibração, mas também outros problemas:
- Avaria prematura das vedações mecânicas: a vibração causa batimento do veio, o que destrói a vedação e leva a fugas
- Cavitação: o funcionamento instável causado pela vibração pode agravar os efeitos de cavitação
- Aumento do desgaste dos rolamentos: especialmente crítico para bombas de alta pressão
Quando uma bomba industrial é reparada, cada impulsor deve ser equilibrado — em oficina (se removido) ou no local (uma vez montado). Uma abordagem combinada é frequentemente utilizada: o impulsor é primeiro equilibrado sozinho, depois o rotor da bomba totalmente montado é reequilibrado no seu estado montado.
Mais detalhes: equilibragem de bombas e prolongamento da vida das vedações
3.4. Máquinas agrícolas
Tambores de debulha de colheitadeiras, rotores de picadores de palha, flails, veios de destroçadores e roçadoras rotativas. Na agricultura, uma avaria de máquina no meio da sementeira ou da colheita significa não apenas tempo de paragem mas perdas diretas por colheita perdida.
Mais detalhes: equilibragem de máquinas agrícolas para fiabilidade ao longo da época
Capítulo 4: Duas abordagens principais: em oficina ou no local?
Existem duas formas básicas de realizar trabalhos de equilibragem, cada uma com as suas vantagens e campo de aplicação.
Equilibragem em oficina (numa máquina)
O rotor (ou veio, ou roda) é removido da máquina e montado numa máquina de equilibrar dedicada. A máquina acelera o rotor até à velocidade necessária e mede o desequilíbrio. As máquinas de equilibrar modernas são controladas por computador — calculam a magnitude e a posição angular dos contrapesos necessários para remover o desequilíbrio.
Vantagens: elevada precisão de equilibragem para um componente individual, capacidade de realizar trabalhos de reparação acompanhantes (torneamento, soldadura) e condições controladas de oficina.
Desvantagens: requer desmontagem completa, transporte e subsequente remontagem do componente, o que aumenta consideravelmente o tempo de paragem do equipamento. Também não tem em conta a influência dos sistemas acoplados: apoios, rolamentos e fundação.
Equilibragem in situ (no local)
A equilibragem é realizada diretamente no equipamento do cliente, nos seus próprios rolamentos, sem remover o rotor. Utilizando um sistema portátil de medição de vibração e um tacómetro laser, o engenheiro equilibra o conjunto à sua velocidade de trabalho, no próprio local onde está instalado.
Vantagens: tempo de paragem mínimo (o trabalho leva frequentemente apenas algumas horas) e poupanças substanciais em desmontagem e remontagem. A principal vantagem é que todo o sistema é equilibrado como um conjunto, tendo em conta as condições reais de operação.
Desvantagens: é necessário acesso ao rotor para colocar os contrapesos de correção, e deve ser possível arrancar e parar o conjunto várias vezes.
Comparação detalhada: equilibragem in situ vs. equilibragem em oficina — qual escolher?
Capítulo 5: Graus de qualidade de equilibragem e normas ISO
A qualidade da equilibragem é avaliada de acordo com normas internacionais. O documento-chave é a ISO 21940-11 (anteriormente ISO 1940-1), que define os graus de qualidade de equilibragem (designados pela letra G).
O que é um grau G?
O grau define o desequilíbrio residual admissível após a equilibragem. Quanto menor o número G, mais rigoroso é o requisito de precisão. Cada tipo de equipamento tem o seu grau recomendado:
| Grau G | Tipo de equipamento | Exemplos |
|---|---|---|
| G16 | Equilibragem grosseira | Trituradores, máquinas agrícolas, veios de transmissão |
| G6,3 | Qualidade industrial padrão | Ventiladores, bombas, motores elétricos |
| G2,5 | Qualidade superior | Turbinas, compressores, acionamentos de máquinas-ferramenta |
| G1,0 | Equilibragem de precisão | Fusos de máquinas-ferramenta |
| G0,4 | Equilibragem de ultra-precisão | Fusos de retificadoras de precisão |
Guia detalhado: graus de qualidade de equilibragem segundo a ISO 21940-11 com fórmulas de cálculo
Capítulo 6: Por que a equilibragem é um investimento, não um custo
O custo de equilibrar um rotor ou veio é incomparavelmente inferior ao custo das paragens e reparações incorridas quando o equipamento é retirado de serviço pela vibração. Ao equilibrar as máquinas atempadamente, poupa-se na substituição de rolamentos, reparações de carcaças e paragens de produção não planeadas.
Poupanças diretas da equilibragem:
- Custos de rolamentos reduzidos em 70-80%: a equilibragem atempada prolonga a vida dos rolamentos várias vezes
- Poupança de energia de 10-25%: equipamento equilibrado consome menos energia porque não desperdiça potência em vibração
- Prevenção de paragens dispendiosas: uma paragem de emergência de uma linha de produção pode custar centenas de milhares de euros por dia
- Vida do equipamento aumentada 2-3×: sem vibração significa sem danos por fadiga no metal
Caso de estudo: uma fábrica de betão pré-fabricado
Equipamento: o exaustor de tiragem induzida de uma caldeira
Problema: vibração elevada, com rolamentos a ser substituídos de 4 em 4 meses
Solução: equilibragem dinâmica do impulsor no local
Resultado:
- Poupança de eletricidade: cerca de 7.000 €/ano
- Vida dos rolamentos: de 4 meses para 2 anos
- ROI (retorno): 2 meses
O cálculo completo: o efeito económico da equilibragem com casos reais
Um centro profissional de equilibragem: o que importa
A equilibragem não é apenas um procedimento técnico, mas um trabalho responsável que exige competência e experiência. Ao confiá-la a profissionais, obtém uma garantia de resultado de qualidade.
Recomendações de especialistas sobre equilibragem
Seguir estas recomendações ajudará a obter o máximo benefício da equilibragem e a prolongar a vida útil do seu equipamento.
Perguntas frequentes
Quando é que os rotores precisam de ser equilibrados?
A equilibragem é necessária sempre que os níveis de vibração aumentam, após qualquer reparação em partes rotativas, após a substituição de componentes do rotor, e também de forma rotineira como parte da manutenção planeada (tipicamente uma vez a cada 1-2 anos para equipamentos críticos para o negócio).
É possível equilibrar o equipamento sem o desmontar?
Sim. Isto é conhecido como equilibragem in situ ou equilibragem no campo. Utilizando instrumentos portáteis, um especialista pode equilibrar o rotor no local onde está instalado, sem o remover da máquina. Esta abordagem poupa tanto tempo como os custos de desmontagem.
Quanto custa a equilibragem?
O preço depende do peso do rotor, da complexidade do equipamento e do método de equilibragem. Como referência: rotores pequenos (até 100 kg) — a partir de EUR 150-250, médios (100-1000 kg) — a partir de EUR 250-500, grandes (mais de 1000 kg) — a partir de EUR 500.
